Ghidul cuprinzător al condensatoarelor răcite cu apă: îmbunătățirea performanței și longevității

Înțelegerea fundamentelor condensatoarelor răcite cu apă

Condensatoarele răcite cu apă reprezintă un progres critic în gestionarea energiei termice în sisteme electronice și electrice de mare putere. Spre deosebire de omologii lor răciți cu aer, aceste componente specializate utilizează proprietățile superioare de transfer de căldură ale apei pentru a disipa excesul de căldură, menținând astfel temperaturi de funcționare optime și asigurând o fiabilitate și performanța inegalabilă în aplicații solicitante.

Ce este exact un condensator răcit cu apă?

Un condensator răcit cu apă este o componentă electronică pasivă concepută pentru a stoca și elibera energia electrică, integrată cu un mecanism de răcire intern care circulă apa pentru a îndepărta căldura generată în timpul funcționării sale. Acest design este esențial în aplicațiile în care curenții cu ondulare ridicată și ciclurile rapide de încărcare de încărcare generează o sarcină termică semnificativă, care, dacă este lăsată necontrolată, pot degrada materialele dielectrice, pot crește rezistența echivalentă a seriei (ESR) și, în final, duce la o defecțiune prematură. Principiul miezului se bazează pe faptul că apa are o capacitate de căldură specifică mult mai mare și o conductivitate termică în comparație cu aerul, permițându -i să absoarbă și să ducă căldura mult mai eficient.

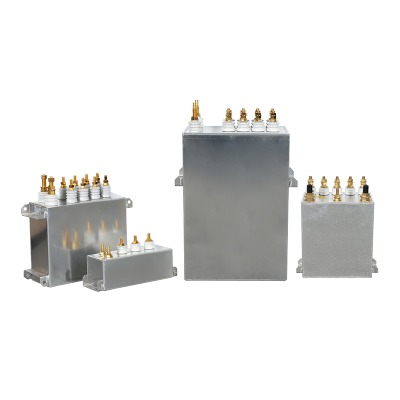

Construcția implică de obicei o carcasă metalică, adesea cupru sau aluminiu, care conține elementul condensator (o combinație de electrozi și dielectric). Această carcasă este proiectată cu un labirint intern sau canale care permit lichidului de răcire să curgă în imediata apropiere a părților generatoare de căldură. Porturile de intrare și ieșire sunt montate pentru conectarea la un sistem de răcire extern. Întregul ansamblu este sigilat ermetic pentru a preveni orice scurgere de lichid de răcire în elementul condensator sau invers. Alegerea lichidului de răcire poate varia; În timp ce apa deionizată este frecventă datorită proprietăților termice excelente și a conductivității electrice scăzute, amestecurile cu glicol sau alți inhibitori sunt uneori utilizate pentru a preveni înghețarea sau coroziunea.

Rolul critic al răcirii în funcția condensatorului

Căldura este inamicul principal al oricărui condensator. Durata de viață a unui condensator este invers proporțională cu temperatura sa de funcționare; Pentru fiecare creștere de 10 ° C peste temperatura sa nominală, durata de viață operațională este de obicei redusă la jumătate. Această lege a ratelor de eșec ale Arrhenius subliniază importanța unui gestionare termică eficientă. În condensatoarele răcite cu apă, sistemul de răcire activă convorizează direct această degradare termică. Prin menținerea temperaturii de bază bine în limite sigure, acești condensatori pot:

• Susțineți calificări mai mari ale curentului de ondulare fără a derata.
• Mențineți valori de capacitate stabilă și ESR pe o perioadă mai lungă.
• Operați în mod fiabil în medii cu temperatură ridicată.
• Obțineți o durată de viață semnificativ mai lungă în comparație cu unitățile răcite cu aer în mod similar.

Acest lucru le face indispensabile în scenarii în care eșecul nu este o opțiune și unde metodele de răcire pasivă sunt pur și simplu insuficiente.

Avantajele cheie ale implementării răcirii apei în sisteme capacitive

Integrarea tehnologiei de răcire a apei în condensatoare aduce o multitudine de beneficii care se traduc direct la îmbunătățirile la nivel de sistem. Aceste avantaje sunt cele mai pronunțate în aplicații de densitate de mare putere, unde spațiul este constrâns și eficiența este esențială.

Gestionarea termică superioară și densitatea puterii

Cel mai semnificativ avantaj este îmbunătățirea dramatică a disipatării căldurii. Conductivitatea termică a apei este de aproximativ 25 de ori mai mare decât a aerului, iar capacitatea sa de căldură specifică este de aproximativ patru ori mai mare. Aceasta înseamnă că un sistem de răcire a apei poate îndepărta aceeași cantitate de căldură cu un debit de volum mult mai mic și o creștere a temperaturii mai scăzute a lichidului de răcire în sine. În consecință, condensator răcit cu apă pentru invertor de mare putere Sistemele pot fi proiectate pentru a fi mai compacte în timp ce se ocupă de aceeași putere sau pot gestiona o putere semnificativ mai mare în același factor de formă. Acest lucru duce la o creștere generală a densității de energie a întregului sistem, a unui factor crucial în electronica modernă, cum ar fi invertoarele de energie regenerabilă și unitățile de motoare industriale.

Fiabilitate sporită și durată de viață operațională

Prin menținerea constantă a temperaturilor de funcționare mai mici, condensatoarele răcite cu apă se confruntă cu o tensiune termică mai puțin. Procesele electrochimice care duc la evaporarea electrolitului și degradarea treptată a dielectricului sunt încetinite considerabil. Acest lucru duce la o derivă mai lentă a parametrilor cheie precum Capacitanța și ESR în timp. De exemplu, în cazul în care un condensator standard ar putea observa o pierdere de 20% a capacității după 10.000 ore la 85 ° C, un echivalent răcit cu apă care operează la 55 ° C ar putea arăta doar o pierdere de 5% după aceeași durată, dublând efectiv sau chiar triplând viața utilă a componentei și reducerea costului total al proprietății prin înlocuiri mai puțin frecvente.

Selectarea condensatorului răcit cu apă potrivită pentru aplicația dvs.

Alegerea unui condensator răcit cu apă adecvat este un proces nuanțat care necesită o examinare atentă a parametrilor electrici, termici și mecanici. Un pas greșit în selecție poate duce la o performanță inadecvată sau la o defecțiune a sistemului.

Parametri electrici critici

Specificațiile electrice primare rămân capacitate (µF), rating de tensiune (VDC) și curent de ondulare (ARM). Cu toate acestea, cu răcirea, capacitatea curentului de ondulare este mult îmbunătățită. Este vital să consultați fișele de date ale producătorului pentru a înțelege ratingul curentului de ondulare la diferite fluxuri și temperaturi de răcire. condensator răcit cu apă ESR scăzută este căutat în special pentru aplicații precum convertoarele de frecvență și încălzirea cu inducție, deoarece ESR scăzut minimizează generarea de căldură intrinsecă (pierderi I²R), ceea ce face ca munca sistemului de răcire să fie mai ușoară și să îmbunătățească eficiența generală. Mai mult, valoarea capacitanței trebuie să fie stabilă peste frecvența și intervalul de temperatură prevăzut al aplicației.

Considerații termice și mecanice

Rezistența termică de la miezul condensatorului la lichid de răcire (RTH) este o cifră cheie a meritului. Un RTH mai mic indică un design mai eficient care transferă căldura în lichid de răcire mai eficient. Acest parametru depinde de construcția internă, de materialele utilizate și de debitul lichidului de răcire. Debitul necesar și căderea de presiune necesară pe condensator trebuie să fie compatibilă cu pompa sistemului de răcire existentă. Fizic, tipurile de conector (porturi filetate pentru furtunuri) și orientarea lor trebuie să fie compatibile cu aspectul sistemului. De exemplu, a condensator de răcire cu apă compactă pentru încălzire cu inducție Nu trebuie să aibă doar specificațiile electrice potrivite, ci și un factor de formă care se încadrează în sferturile adesea înghesuite ale unei surse de alimentare cu încălzire cu inducție.

Diverse aplicații industriale ale condensatoarelor răcite cu apă

Beneficiile unice ale condensatoarelor răcite cu apă le fac componenta la alegere într-un spectru larg de industrii grele. Capacitatea lor de a gestiona tensiuni electrice extreme, rămânând la rece stă la baza fiabilității multor tehnologii moderne.

Electronică de energie electrică și energie regenerabilă

Pe tărâmul energiei regenerabile, invertoarele solare și eoliene pe scară largă transformă puterea DC în alimentarea alternativă compatibilă la rețea. Acest proces implică frecvențe de comutare ridicate și curenți substanțiale de ondulare în condensatoarele DC-Link. Aici, condensator de legătură cu apă răcit cu apă Unitățile sunt implementate pentru a asigura stabilitatea și longevitatea. Ele se ocupă de curenții cu ondulare ridicată, în timp ce răcirea integrată îi menține la o temperatură stabilă, prevenind fuga termică și asigurând zeci de ani de serviciu fiabil, cu o întreținere minimă, ceea ce este crucial pentru instalațiile îndepărtate și inaccesibile, cum ar fi parcurile eoliene offshore.

Procesele de încălzire și topire industrială

Sistemele de încălzire și topire a inducției funcționează la frecvențe înalte (de la KHz la MHz) și niveluri de putere foarte mari (adesea în megawati). Condensatoarele de rezervor utilizate în circuitele rezonante ale acestor sisteme sunt supuse unor curenți enormi și câmpuri electromagnetice intense. Un condensator răcit cu apă industrială pentru topirea cuptorului este conceput special pentru acest mediu dur. Construcția sa robustă și răcirea eficientă împiedică descompunerea dielectrică sub tensiune electrică și termică extremă, permițând funcționarea continuă la turnătorii și instalațiile de prelucrare a metalelor pentru topirea, forjarea și metalele de tratare termică.

Echipament medical și științific

Aplicațiile de mare putere nu se limitează la industria grea. Echipamentele precum mașinile de imagistică prin rezonanță magnetică (RMN) și acceleratoarele de particule necesită sisteme electrice extrem de stabile și puternice. Condensatoarele răcite cu apă sunt utilizate în amplificatoarele de gradient și amplificatoarele RF ale unor astfel de echipamente, unde stabilitatea și fiabilitatea lor nu sunt negociabile pentru a asigura diagnosticarea și măsurările științifice exacte.

O analiză comparativă: răcirea apei vs. răcirea aerului pentru condensatoare

Pentru a aprecia cu adevărat propunerea de valoare a condensatoarelor răcite cu apă, este esențială o comparație directă cu metodele tradiționale răcite cu aer. Diferențele sunt substanțiale și are impact aproape fiecare aspect al proiectării și funcționării sistemului.

Următorul tabel prezintă distincțiile cheie dintre aceste două metodologii de răcire:

După cum demonstrează tabelul, alegerea nu este despre care este universal mai bună, dar care este mai potrivită pentru aplicația specifică. Răcirea apei este alegerea fără echivoc pentru a împinge limitele puterii și fiabilității.

Cele mai bune practici de instalare, întreținere și integrare a sistemului

Instalarea corectă și întreținerea sârguincioasă sunt esențiale pentru realizarea beneficiilor complete și longevității unui condensator răcit cu apă. Neglijarea acestor aspecte poate duce la scurgeri, înfundare, coroziune și insuficiență catastrofală.

Tehnici corecte de instalare

Montarea mecanică trebuie să fie sigură, dar nu ar trebui să denatureze carcasa condensatorului, deoarece acest lucru poate stresa suduri și sigilii. Este crucial să urmați valorile cuplului specificat ale producătorului pentru orice hardware de montare. Conexiunile de instalații sanitare necesită o atenție atentă. Utilizați etanșări adecvate (de exemplu, inele O, șaibe) și evitați supra-elatarea accesoriilor, care pot deteriora porturile. Condensatorul ar trebui să fie poziționat astfel încât aerul să poată fi ușor purjat de pe canalele sale interne în timpul umplerii sistemului. În mod ideal, porturile ar trebui să fie orientate pe verticală în sus. Bucla de răcire ar trebui să includă un filtru pentru a prinde particule care ar putea înfunda pasajele interne înguste ale condensatorului.

Întreținere și monitorizare continuă

Un program de întreținere preventivă este esențial. Lichidul de răcire trebuie verificat în mod regulat pentru calitate, inclusiv nivelul pH -ului, conductivitatea electrică și prezența inhibitorilor. Lichidul de răcire degradat poate duce la coroziune și placare internă, ceea ce reduce drastic eficiența de răcire și poate provoca pantaloni scurți electrici. Sistemul trebuie să fie spălat periodic și reumplut cu lichid de răcire proaspăt, adecvat (de exemplu, apă deionizată cu aditivi anticorroziune). Inspectați regulat toate furtunurile, clemele și armăturile pentru semne de uzură, crăpătură sau scurgeri. Monitorizarea temperaturii lichidului de răcire care intră și părăsirea condensatorului poate oferi informații de diagnostic valoroase; O creștere a delta-T (diferența de temperatură) poate indica un debit redus din cauza înfundării sau a unei probleme pompei sau a unei creșteri de căldură de la condensatorul în sine, semnalizând potențialul eșec iminent.

Depanarea problemelor comune în sistemele de condensatoare răcite cu apă răcită

Chiar și cu un design și o instalare perfectă, pot apărea probleme. Înțelegerea modului de diagnosticare a problemelor comune este esențială pentru minimizarea timpului de oprire.

Identificarea și rezolvarea scurgerilor de răcire

O scurgere este cel mai imediat și evident mod de eșec. Dacă este detectată lichidul de răcire, sistemul trebuie închis imediat pentru a preveni deteriorarea componentelor electrice. Inspectați vizual toate conexiunile externe și corpul condensatorului pentru sursă. Scurgerile minore la fitinguri pot fi adesea rezolvate prin strângerea conexiunii sau înlocuirea unui sigiliu. Cu toate acestea, dacă scurgerea este din corpul condensatorului în sine (o fisură sau o sudură eșuată), unitatea trebuie înlocuită. Utilizarea unui tester de presiune pe bucla de răcire în timpul întreținerii poate ajuta la identificarea scurgerilor lente care nu sunt imediat vizibile.

Abordarea performanței de răcire reduse

Dacă condensatorul funcționează mai fierbinte decât de obicei, cauza principală este adesea legată de sistemul de răcire, nu de condensatorul. În primul rând, verificați debitul de răcire; Un filtru înfundat, pompă care nu reușește sau un bloc aerian în buclă poate reduce grav debitul. Apoi, verificați calitatea lichidului de răcire; lichidul de răcire cu o conductivitate ridicată sau o creștere biologică poate depune scară pe suprafețe interne, acționând ca un izolator termic. Schimbătorul de căldură extern (calorifer) ar trebui, de asemenea, inspectat pentru a se asigura că respinge efectiv căldura în mediu (de exemplu, nu este înfundat cu praf). Dacă toate acestea sunt excluse, condensatorul în sine poate fi eșuat, manifestându -se ca o creștere a rezistenței echivalente a seriei (ESR), care generează mai multă căldură pentru același curent. Măsurarea ESR a condensatorului poate confirma acest lucru.

Viitorul tehnologiei de răcire a condensatorului

Evoluția condensatoare răcite cu apă este în desfășurare, determinată de cererea neobosită pentru o putere mai mare, dimensiuni mai mici și o fiabilitate mai mare. Tendințele viitoare indică integrarea caracteristicilor de monitorizare inteligentă direct în ansamblul condensatorului. Senzorii pentru măsurarea în timp real a temperaturii interne, a presiunii și chiar a ESR ar putea furniza date de întreținere predictive, alertând controlerele de sistem la probleme iminente înainte de a provoca timp de oprire. Mai mult, cercetările privind noile materiale dielectrice cu pierderi inerent mai mici și toleranță la temperatură mai ridicată vor funcționa sinergic cu tehnici avansate de răcire pentru a crea următoarea generație de soluții de stocare a energiei capacitive cu putere ultra-înaltă.
