Un ghid cuprinzător pentru condensatoarele de film DC: selecție, aplicații și avantaje

Înțelegerea condensatoarelor de film DC și funcționalitatea lor de bază

Condensatoarele de film DC reprezintă o categorie critică de componente electronice pasive proiectate special pentru utilizare în circuite cu curent continuu (DC). Spre deosebire de omologii lor electrolitici, acești condensatori folosesc o peliculă subțire de plastic ca material dielectric, care este metalizat meticulos sau echipat cu electrozi în folie. Această construcție fundamentală este sursa de renume stabilitate, fiabilitate și caracteristici electrice excelente. Acestea sunt indispensabile într -o gamă vastă de aplicații, de la filtrare și suprimarea zgomotului până la depozitarea energiei și circuitele snubber. Termenul DC Film Capacitor Fabrica semnifică o instalație de producție specializată dedicată ingineriei și fabricării precise a acestor componente, concentrându -se pe un control strict al calității pentru a satisface cerințele solicitante ale electronicelor moderne. Înțelegerea proprietăților intrinseci ale acestor condensatoare este primul pas către utilizarea potențialului lor maxim în orice design.

Proprietăți electrice cheie

Performanța unui condensator de film DC este definită de mai multe proprietăți electrice cheie pe care inginerii trebuie să le ia în considerare cu atenție în timpul procesului de selecție. Acești parametri influențează direct modul în care condensatorul se va comporta în cadrul unui circuit și dacă își va îndeplini funcția prevăzută în mod eficient pe întreaga sa durată de viață operațională.

• Valoarea capacității și toleranței: Aceasta indică cantitatea de energie electrică pe care condensatorul o poate stoca. Condensatoarele de film sunt disponibile într -o gamă largă de valori, de obicei de la picofarads (PF) la microfarade (μF). Toleranța specifică abaterea admisibilă de la valoarea de capacitate nominală declarată, care este adesea strânsă pentru tipurile de film (de exemplu, ± 1%, ± 5%).
• Tensiune nominală (tensiune de lucru DC): Aceasta este tensiunea continuă continuă DC care poate fi aplicată condensatorului fără a risca defalcarea. Este crucial să selectați un condensator cu un rating de tensiune care depășește tensiunea maximă preconizată în circuit, inclusiv orice tranzitorie sau vârfuri, pentru a asigura fiabilitatea pe termen lung.
• Factorul de disipare (DF) sau Tan δ: Acest parametru măsoară pierderea de energie inerentă în cadrul condensatorului. Un factor de disipare mai mic este întotdeauna de dorit, deoarece indică o eficiență mai mare și mai puțin auto-încălzire, ceea ce este deosebit de important în aplicațiile de înaltă frecvență sau de înaltă putere.
• Rezistența la izolare (IR): Aceasta măsoară rezistența materialului dielectric la curentul de scurgere. O rezistență ridicată la izolare este un semn distinctiv al condensatoarelor de film de calitate, asigurând pierderi minime de energie prin scurgeri în timp.
• Rezistența echivalentă a seriei (ESR): Deși, de obicei, foarte scăzut în condensatoarele de film, ESR este rezistența eficientă în serie cu condensatorul care reprezintă toate pierderile. ESR scăzut este esențial pentru aplicațiile care implică curenți cu ondulare ridicată, cum ar fi în comutarea surselor de alimentare.

Selectarea condensatorului de film DC potrivit pentru proiectul dvs.

Alegerea condensatorului optim de film DC este un proces nuanțat care se extinde dincolo de simplificarea capacității și a evaluărilor de tensiune. Aceasta implică o înțelegere profundă a mediului aplicației, a tensiunilor electrice și a așteptărilor de performanță. Un pas greșit în selecție poate duce la eșec prematur, defecțiune a circuitului sau o funcționare ineficientă. Prin urmare, este necesară o abordare sistematică, cântărirea avantajelor și limitărilor diferitelor filme dielectrice împotriva cerințelor specifice ale proiectului. Această secțiune vă va ghida prin factorii critici de luare a deciziilor, ajutându-vă să navigați cu încredere în procesul de selecție și să vă asigurați că componenta pe care o alegeți nu numai că se potrivește schemei, ci și excelează în funcționarea sa din lumea reală.

Compararea tipurilor comune de filme dielectrice

Tipul de peliculă de plastic folosită ca dielectric este diferențiatorul primar dintre diferiți condensatori de film DC. Fiecare material oferă un set unic de compromisuri între costuri, dimensiuni, proprietăți electrice și stabilitatea temperaturii. Următorul tabel oferă o imagine de ansamblu comparativă a celor mai răspândite filme dielectrice utilizate în industrie. Această comparație este esențială pentru a face o alegere în cunoștință de cauză, deoarece dielectricul dictează comportamentul fundamental al condensatorului.

Tabelul de mai jos prezintă diferențele cheie între poliester (PET), polipropilen (PP), polietilen naftalat (PEN) și filme de polifenilen sulfură (PPS). De exemplu, în timp ce Polyester oferă un echilibru bun de costuri și performanță pentru aplicațiile DC cu scop general, polipropilena este superioară pentru utilizări de înaltă frecvență și cu putere ridicată, datorită factorului său de disipare extrem de scăzut. În schimb, polietilena naftalatului oferă o mai bună o stabilitate a temperaturii decât poliester, ceea ce îl face adecvat pentru medii mai solicitante.

Această comparație detaliată arată că nu există un singur dielectric „cel mai bun”; Alegerea este în întregime dependentă de aplicație. Înțelegerea acestor proprietăți materiale este un aspect fundamental al muncii efectuate la orice renume DC Film Capacitor Fabrica , unde accentul este pus pe potrivirea materialului potrivit la nevoile clientului.

Considerații de mediu și operaționale

Dincolo de specificațiile electrice, mediul fizic de funcționare joacă un rol esențial în longevitatea și fiabilitatea unui condensator de film DC. Factorii precum temperatura ambiantă, umiditatea, stresul mecanic și condițiile de lipire trebuie evaluate meticulos.

• Interval de temperatură: Fiecare condensator este evaluat pentru un interval de temperatură de funcționare specific. Este vital să vă asigurați că acest interval cuprinde atât temperatura de funcționare în stare constantă, cât și orice vârfuri termice potențiale din cadrul echipamentului. Expunerea prelungită la temperaturi dincolo de rating va scurta drastic viața componentei.
• Umiditate și medii dure:
• Pentru aplicațiile expuse la umiditate ridicată sau atmosfere corozive, condensatoarele cu încapsulare robustă (de exemplu, acoperirea cu rășină epoxidică, cazuri metalice sigilate ermetic) sunt necesare pentru a preveni intrarea în umiditate, ceea ce poate degrada proprietățile dielectrice și poate duce la o insuficiență catastrofală.
• Robustete mecanică: Construcția condensatorului trebuie să reziste vibrațiilor mecanice și șocurilor inerente aplicării sale. De exemplu, condensatoarele din sistemele auto sau aerospațiale necesită cabluri special concepute și construcții interne pentru a preveni ruperea.
• Cerințe de inflamabilitate: În aplicațiile critice pentru siguranță, condensatorii ar trebui să respecte calificările specifice de inflamabilitate (de exemplu, UL 94 V-0) pentru a preveni propagarea incendiului în cazul unei defecțiuni componente.

Abordarea acestor considerente în avans este crucială pentru Cum să alegeți un condensator de film DC Link Pentru fiabilitatea pe termen lung, asigurarea că componenta selectată va funcționa constant pe durata de viață preconizată a produsului final.

Aplicații primare și cazuri de utilizare în electronice moderne

Combinația unică de proprietăți oferite de condensatoarele de film DC le face componenta aleasă într -un spectru divers al sistemelor electronice. Capacitatea lor de a gestiona tensiuni mari, de a prezenta pierderi scăzute și de a menține stabilitatea în condiții diferite deblochează funcționalități dificil de realizat cu alte tehnologii de condensator. De la conversia și controlul puterii la prelucrarea precisă a semnalelor, aceste condensatoare permit în tăcere avansarea tehnologică în industrii. Această secțiune se instalează în cele mai semnificative domenii de aplicare, ilustrând de ce o înțelegere profundă a acestor utilizări este vitală pentru orice inginer de proiectare sau specialist în achiziții care lucrează cu un DC Film Capacitor Fabrica .

Sisteme de alimentare și conversie

Poate că cea mai extinsă zonă de aplicație pentru condensatoarele de film DC este în cadrul puterii electronice. Sunt componente fundamentale în sursele de alimentare în mod comutator (SMPS), invertoare, convertoare și unități de motor. În aceste sisteme, acestea îndeplinesc mai multe funcții critice care sunt esențiale pentru o funcționare eficientă și stabilă.

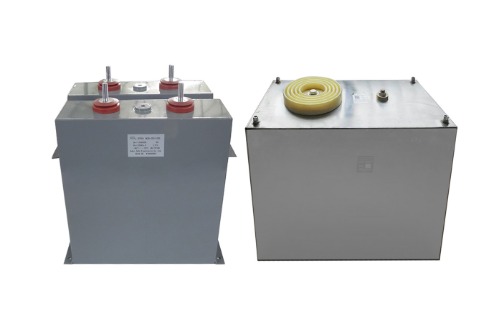

• Condensatoare DC-Link: În invertoare și convertoare care schimbă DC în AC sau la o tensiune DC diferită, condensatorul DC-Link este poziționat între redresor și stadiul invertorului. Rolul său principal este de a stabiliza tensiunea de autobuz DC prin absorbția și furnizarea de curenți cu ondulare ridicată, minimizând astfel fluctuațiile de tensiune. Aceasta este o aplicație solicitantă, care necesită condensatoare cu ESR scăzute și ESL pentru a gestiona curenții cu ondulare ridicată fără încălzire excesivă.
• Filtrarea de intrare/ieșire: Condensatoarele de film sunt utilizate atât pe etapele de intrare, cât și pe ieșire ale surselor de alimentare pentru a filtra interferența electromagnetică (EMI) și zgomotul de înaltă frecvență. Acest lucru asigură respectarea reglementărilor de compatibilitate electromagnetică (EMC) și asigură putere curată componentelor sensibile din aval.
• Circuite Snubber: Utilizate pe dispozitive de comutare precum IGBT -uri și MOSFET -uri, condensatorii de snubber protejează acești semiconductori prin limitarea vitezei de creștere a tensiunii (DV/DT) și suprimarea vârfurilor de tensiune care apar în timpul tranzițiilor de comutare. Această aplicație cere condensatoare cu proprietăți excelente de auto-vindecare și capacitate mare de manipulare a pulsului.

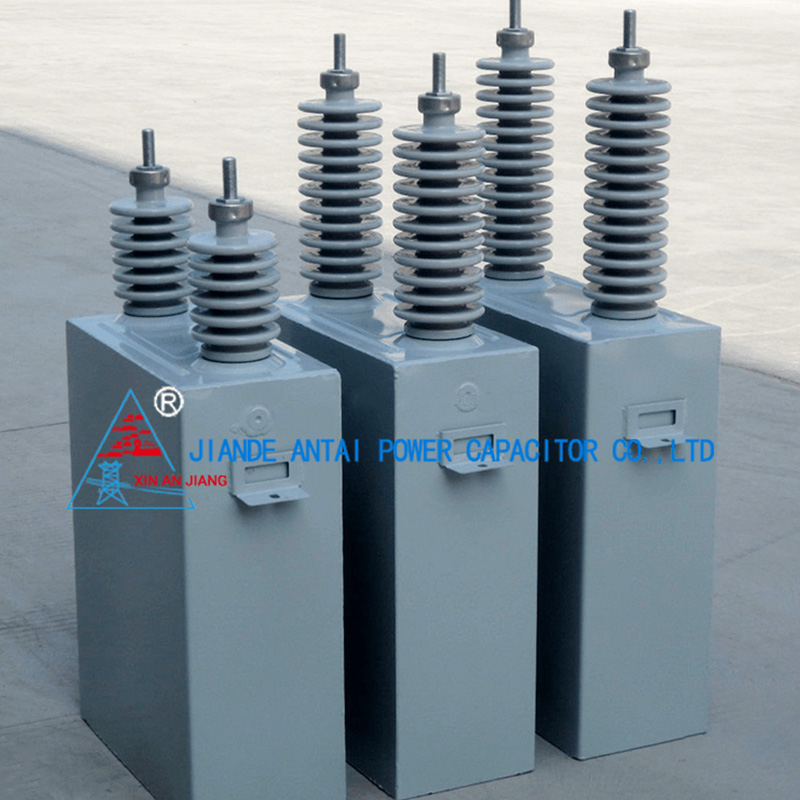

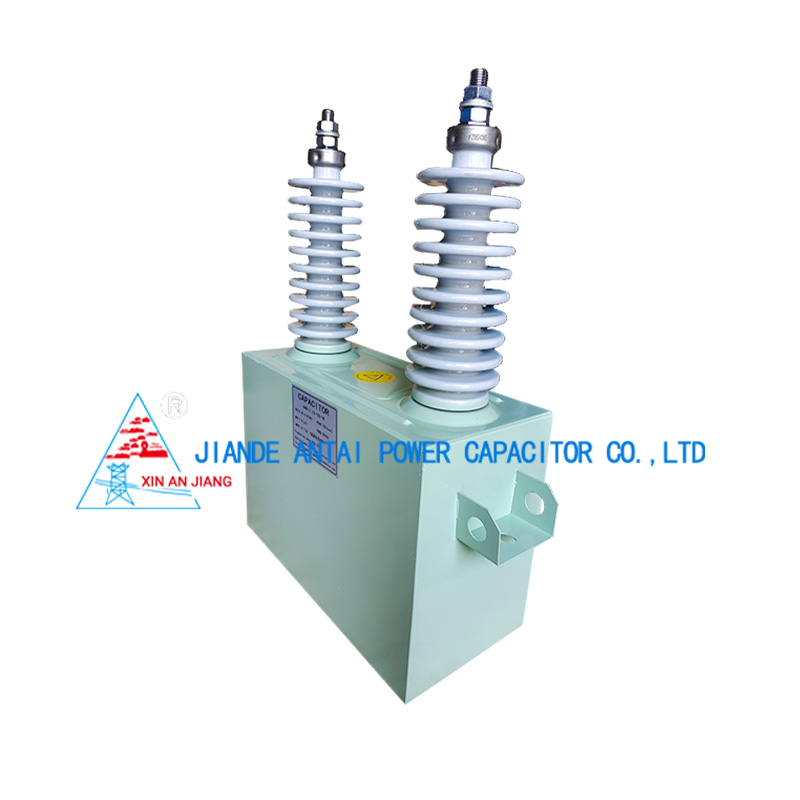

Procesul de selecție pentru Aplicații condensatoare de film DC de înaltă tensiune În puterea electronică este deosebit de riguroasă, concentrându -se pe rezistența pulsului, manipularea curentului RMS și gestionarea termică pentru a asigura o fiabilitate neclintită în infrastructura critică.

Aplicații avansate și de nișă

Dincolo de electronice de putere mainstream, caracteristicile superioare ale condensatoarelor de film permit utilizarea lor în mai multe domenii avansate și de nișă, unde performanța nu poate fi compromisă.

Sisteme de energie regenerabilă

În invertoarele fotovoltaice solare (PV) și convertoare de turbină eoliană, condensatoarele de film DC sunt folosite în circuitul DC-Link. Acestea trebuie să funcționeze în mod fiabil timp de zeci de ani la niveluri de putere fluctuante și adesea în condiții de mediu provocatoare. Viața și stabilitatea lor lungă le fac o potrivire perfectă pentru aceste aplicații cu energie verde, unde întreținerea și înlocuirea sunt costisitoare și nedorite.

Vehicule electrice și hibride (EV/HEV)

Powerrele de vehicule electrice se bazează foarte mult pe condensatoare de film DC de înaltă performanță. Sunt utilizate în principalele invertoare de tracțiune care conduc motoarele, în încărcătoarele de bord și în convertoarele DC-DC. Aici, aceștia trebuie să prezinte performanțe excepționale în mediul de temperatură ridicată a hotei și să dețină integritatea mecanică pentru a rezista la vibrații constante. Acesta este un domeniu cheie în care problema condensator de film vs condensator ceramic pentru frecvență ridicată este stabilit în favoarea tipurilor de film datorită stabilității lor mai mari de capacitate și manipulării tensiunii.

Putere pulsată și echipamente medicale

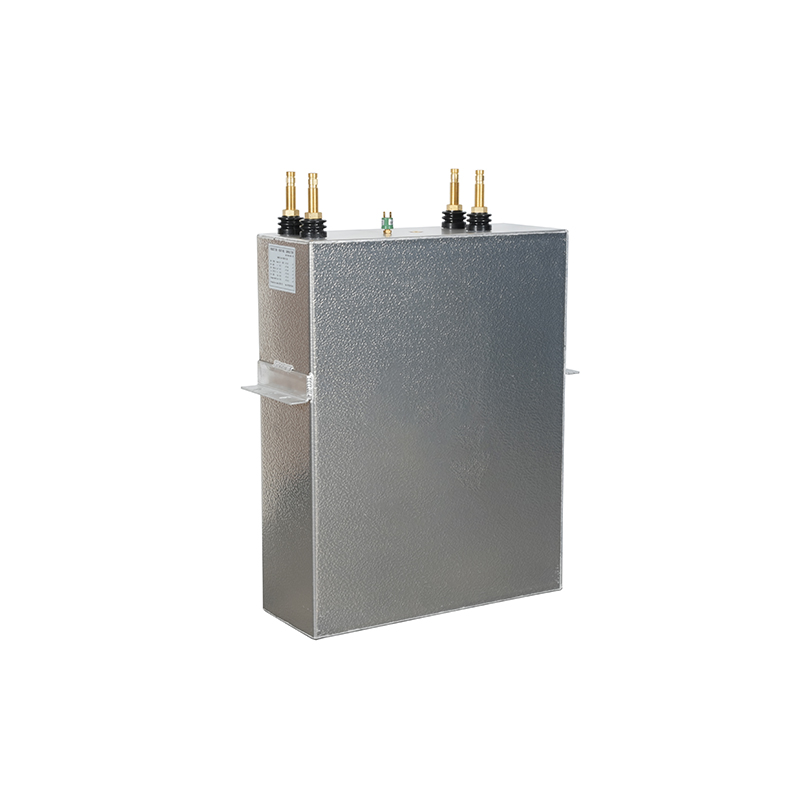

Aplicații precum defibrilatoare, mașini RMN și sisteme laser necesită condensatoare care pot descărca o cantitate foarte mare de energie într -un timp extrem de scurt. Condensatoarele de film DC specializate, adesea cu proiecte de electrozi metalizați, sunt concepute pentru a răspunde acestor cerințe intense de descărcare a pulsului în siguranță și în mod repetat.

Avantaje față de tehnologiile alternative de condensatoare

Atunci când proiectează un circuit, inginerii au de ales printre mai multe tehnologii condensatoare, în principal ceramică, electrolitică (aluminiu și tantal) și peliculă. Fiecare are locul său, dar condensatoarele de film DC oferă un set convingător de avantaje care le fac soluția preferată în numeroase scenarii. Înțelegerea acestor beneficii este esențială pentru aprecierea propunerii lor de valoare și justifică specificația lor în proiectele în care performanța, longevitatea și siguranța sunt esențiale. Această analiză comparativă va evidenția motivul pentru care condensatorii de film își depășesc adesea alternativele, oferind o rațiune mai clară pentru selecția lor.

Film vs. Ceramic Caderators (MLCCS)

Condensatoarele ceramice multistrat (MLCC) sunt populare pentru dimensiunile mici și răspunsul excelent de înaltă frecvență. Cu toate acestea, pentru multe aplicații DC, condensatoarele de film au avantaje distincte, mai ales când vine vorba de condensator de film vs condensator ceramic pentru frecvență ridicată Aplicații de putere.

• Stabilitatea capacității: Condensatoarele ceramice, în special cele realizate cu dielectrice de clasa 2 (cum ar fi X7R, X5R), prezintă o modificare semnificativă a capacității cu tensiunea și temperatura de părtinire a curentului continuu. Condensatoarele de film, în special polipropilena, oferă valori de capacitate remarcabil de stabile în condiții electrice și de mediu variate, ceea ce este esențial pentru circuitele de sincronizare, filtrare și rezonante.
• Manipularea tensiunii: În timp ce există MLCC-uri de înaltă tensiune, condensatoarele de film sunt, în general, mai ușor disponibile și rentabile pentru aplicațiile DC de înaltă tensiune (de exemplu, peste 500V). De asemenea, nu suferă de microfonice și efecte piezoelectrice care plâng condensatoare ceramice.
• Mod de fiabilitate și eșec: Condensatorii de film sunt cunoscuți pentru proprietatea lor de „auto-vindecare”, unde o defecțiune dielectrică localizată vaporizează metalizarea înconjurătoare, izolând defectul și permițând condensatorului să continue funcționarea. Condensatoarele ceramice pot eșua scurtcircuitul, ceea ce poate fi catastrofal pentru circuit.

Film vs. condensatori electrolitici

Condensatoarele electrolitice din aluminiu sunt adesea alese pentru capacitatea lor ridicată pe volum și rentabilitate. Cu toate acestea, condensatorii de film îi depășesc în mai multe domenii cheie, justificând utilizarea lor în aplicații mai solicitante.

• Longevitate și viață: Condensatoarele electrolitice au o viață limitată, adesea cuantificată în mii de ore, pe măsură ce electrolitul lor se usucă treptat. Condensatoarele de film, fără electrolit lichid, se laudă cu o viață operațională excepțional de lungă, care depășește de obicei 100.000 de ore și nu sunt supuși unor mecanisme de uzură în același mod.
• Performanță electrică: Condensatoarele de film au o rezistență la serii echivalentă mult mai mică (ESR) și un factor de disipare mai mic pe o gamă largă de frecvență. Acest lucru le face mult mai eficiente în aplicațiile cu curenți mari de ondulare, reducând generarea de căldură și îmbunătățind eficiența generală a sistemului.
• Polaritate și fiabilitate: Condensatoarele electrolitice sunt polarizate, ceea ce înseamnă că trebuie să fie conectați cu polaritatea DC corectă sau vor eșua. Condensatoarele de film sunt ne-polarizate, simplificând instalarea și eliminând riscul de eșec incorect de polarizare. Mai mult, construcția robustă a condensatoarelor de film le face mai puțin sensibile la șoc și vibrații.

Această analiză subliniază de ce pentru Long Life DC Power Film Film Cerințe, cum ar fi în automatizarea industrială sau în infrastructura de energie regenerabilă, tehnologia de film este alegerea fără echivoc față de electrolitică.

Asigurarea fiabilității și a performanței pe termen lung

Specificarea unui condensator de film DC de înaltă calitate este doar o parte a ecuației pentru un design de succes. Asigurarea fiabilității sale pe durata de viață prevăzută a produsului necesită o atenție atentă la deratarea, instalarea și condițiile operaționale. Robustetea inerentă a condensatoarelor de film poate fi compromisă prin utilizarea necorespunzătoare, ceea ce duce la eșecuri pe teren care ar fi putut fi prevenite cu ușurință. Această secțiune prezintă cele mai bune practici și considerente cheie pentru maximizarea performanței și longevității acestor componente în sistemele dvs. electronice. Aderarea la aceste orientări este o practică campionată de fiecare renume DC Film Capacitor Fabrica și este esențial pentru construirea de produse durabile și de încredere.

Practica critică a tensiunii și a temperaturii derivate

Dezvoltarea este practica de a opera o componentă sub limitele sale maxime nominalizate pentru a spori fiabilitatea și a -și extinde durata de viață. Pentru condensatoarele de film DC, cei mai critici parametri de deșter sunt tensiunea și temperatura.

• Deratarea tensiunii: Este o practică standard și foarte recomandată de aplicare a unui factor de deșeuri de cel puțin 20% la tensiunea CC nominală a condensatorului. De exemplu, un condensator evaluat pentru 100V DC nu ar trebui să fie supus unor tensiuni continue peste 80V în aplicație. Această marjă reprezintă tranzitorii de tensiune, vârfurile și uzura dielectrică pe termen lung, reducând semnificativ probabilitatea descompunerii dielectrice.
• Deratarea temperaturii: În mod similar, condensatorul ar trebui să fie operat la o temperatură mult sub temperatura sa maximă. Menținerea temperaturii de bază a condensatorului (care este temperatura ambientală, plus încălzirea internă de la curentul de ondulare), cel puțin 10-20 ° C sub ratingul maxim își poate crește dramatic durata de viață operațională. De regulă, pentru fiecare reducere de 10 ° C a temperaturii de funcționare, speranța de viață a unui condensator de film se dublează aproximativ.

Înțelegerea și implementarea Cum să testezi un Capacitor de film DC pentru eșec face parte dintr -un proces robust de asigurare a calității, dar prevenirea eșecului prin derularea prudentă este o strategie mult mai eficientă.

Recomandări de manipulare, depozitare și lipire

Procesele de manipulare fizică și de asamblare pot avea, de asemenea, impact asupra performanței condensatoarelor de film. Urmarea liniilor directoare ale producătorului este esențială.

• Stresul mecanic: Evitați să supuneți corpul condensatorului și, în special, duce la îndoire excesivă sau la stres mecanic. Pentru condensatoarele cu plumb radial, cablurile ar trebui să fie îndoite nu mai aproape decât o distanță specificată (de exemplu, 3-5 mm) de la încapsulare pentru a evita deteriorarea contactului intern.
• Condiții de depozitare: Condensatoarele de film ar trebui să fie depozitate într -un mediu rece și uscat. În timp ce sunt mai puțin higroscopice decât MLCCS, expunerea prelungită la umiditate ridicată este încă nedorită. Pentru dispozitivele de montare a suprafeței, este esențial să urmați instrucțiunile nivelului de sensibilitate la umiditate (MSL) ale producătorului pentru a preveni „floricele” în timpul lipitului de reflow.
• Profiluri de lipire: Respectați strict la profilurile de timp și de timp de lipire recomandate furnizate în fișa tehnică a producătorului. Căldura excesivă în timpul lipitului de undă sau reflow poate deteriora structura internă și topirea dielectrică a filmului de plastic, degradând permanent performanța condensatorului.
